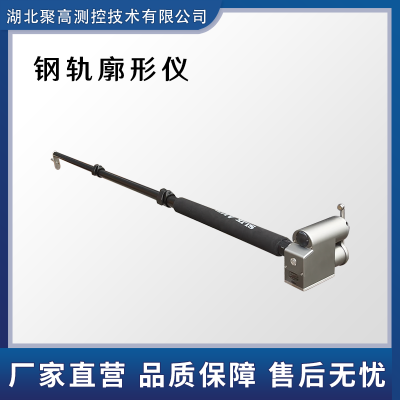

钢轨廓形测量仪主要为钢轨施工、维护和监测中的断面磨耗测量和记录而设计。

设备部件：

1. 测量主旋转轴 2.测量副旋转轴  3. 测量接触旋转轴 4.测量主旋转臂5.测量副旋转臂

6 测量接触滚轮  7.设备主机壳 8. 设备副机壳 9. 主机底座:带侧面固定横杆10.主机手柄及连接杆:内置备用电池仓

11.支撑升缩杆连接口 12.主机后盖 13. 蓝牙天线盖及综合指示灯14. 主机电源开关

15.设备铭牌16.Type-C充电&通信口  17. 固定横杆磁铁  18. 主机底座磁铁 19. 测量接触滚轮磁铁

参数规格：

 测量功能 各种标准型号钢轨断面廓形 电池容量 2x3.7vL-ION/12800mAh

 水平分辨率 500-800点/断面 蓝牙待机时间 100小时(>500次测量)

 测量精度 ± 10μ m 无操作关机时间 10分钟

 可重复性 ±2.5μ m 防护等级 IP65

 采集点数 >10000点/轨头 环境工作温度 -30℃~+60℃

 扫描时间<5秒 钢轨工作温度 -40℃~+80℃

 处理时间<2秒 湿度要求 <90%

 廓形文件大小 10-30kB/断面 充电接口 Type-C

 设备净重 1.15KG 通信接口

 主体尺寸 135mmx45mmx100mm 定位模块 GPS/北斗

应用领域：

1.铁路轨道检测：在铁路的日常维护和检修中，用于检测钢轨的磨损、变形等情况，及时发现潜在的安全隐患，保障铁路运输的安全和稳定。

2.钢轨生产制造：在钢轨的生产过程中，对新生产的钢轨进行轮廓检测，确保产品质量符合标准要求。

3.铁路建设：在新建铁路的轨道铺设过程中，用于对钢轨的安装精度进行检测和调整，***轨道的平顺性和稳定性。
